泵净余量计算教程

本教程将专注于泵的净余量计算，给出了进口槽、泵仰角剖面和吸入管道的细节。

NPSHr(须)通常由泵制造商．因此，NPSH计算通常是指可用NPSH (NPSHa)的计算。计算可用汽蚀潜水泵或汽蚀潜水泵对确定离心泵吸入侧管线尺寸具有重要意义。选择足够大的行大小是至关重要的避免泵内汽蚀．

NPSH计算-问题陈述

计算处理100,000公斤/小时从常压储罐流出的水的泵的净正吸入压头。水温可取25℃⁰C泵吸入管路尺寸为6”，吸入管路长度为20m。泵的吸入口距地面0.4 m。水槽架设在1米高的平台上。罐内最小液位为300mm。

解决方案

在解决样本问题之前，必须理解用于计算汽蚀余量的方程。

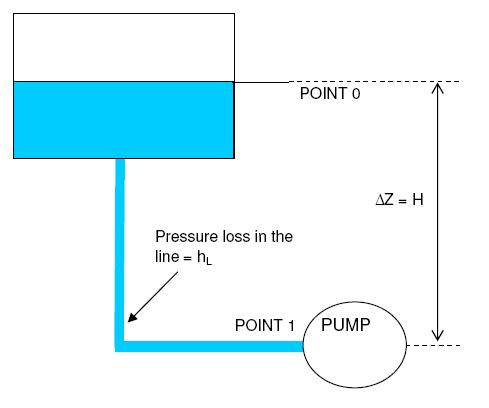

在那里,h_l水头损失是否在0和1之间，p₀水面的压强是p吗_V是蒸汽压力(饱和压力)的流体温度T1,Δz是高度差z1−z0(图中显示为H)从水面到位置1,和流体密度ρ,假定常数,和g是重力加速度。

这个示例问题可以通过以下4个基本步骤来解决。

Step1

首先确定水的重要物理性质。由于水是在环境条件下储存在常压水箱中，

水温= 25⁰C

水压=大气压= 1.031 bar = 1 bar(约)

使用Enggld乐动体育appCyclopedia液体密度的计算器、水密度在25岁⁰C = 994.72公斤/米^3.

使用Enggld乐动体育appCyclopedia液体粘度的计算器、水粘度在25岁⁰C = 0.90 cP

使用Enggld乐动体育appCyclopedia蒸汽压的计算器，在25时的水蒸气压⁰C = 0.032巴拉

步骤2

解决这个样本问题的下一步是计算吸入管路中的摩擦压力损失。

此汽蚀余量计算可以使用ld乐动体育appEnggCyclopedia的管道压降计算器．根据线径计算，吸力线的摩擦压力损失为1.3 bar/km。因此，对于长度为20m的管道，

吸入管路压力损失= 1.3 X 0.02 = 0.026 bar

这种压力损失可以转化为摩擦水头损失，

水头损失=压力损失/ρg = 0.026X10⁵/(994.72X9.81) = 0.27 m

在这个样品问题中，没有考虑吸入管路中的配件。如果泵吸入管路中有阀门、弯头、减速器等配件，ld乐动体育appEnggCyclopedia增殖系数的计算器可以用来确定由这些连接件引起的摩擦压力损失。

步骤3

解决样品问题的下一步是确定泵吸口与储罐液位之间的高程差(Δz)。注意，在计算汽蚀余量时，总是保守地考虑吸入容器或储罐的最低液位。

在目前的样本问题中，

Δz =储罐高度+最小液位-泵吸嘴液位

= 1 + 0.3 - 0.4 = 0.9 m

第四

在最后的汽蚀余量计算中，使用了由汽蚀余量定义得到的上述公式。

这里，p0 = 1巴，

Pv = 0.032 bara(水汽压)

ρ = 994.72 kg/m^3.密度(水)

G = 9.81 m/s²(重力加速度)

Δz = 0.9 m

h_l= 0.27米

利用上面的NPSH方程，

NPSH = (1-0.032)/(994.72x9.81) + 0.9 - 0.27

= 10.56米

请注意,ld乐动体育appEnggCyclopedia的泵尺寸计算器采用相同的方程和方法计算汽蚀余量。该方法可以快速确定汽蚀余量，而不是手动进行4步计算。
