不同类型的压缩机分为两大类:转子动力压缩机和正位移压缩机。这两个大类可以进一步划分为:
转子动力压缩机
容积式压缩机
- 回转式压缩机
- 往复式压缩机
转子动力压缩机
这些压缩机有旋转的设备部件，这些部件将动量传递给气体粒子，这些动量随后转化为压力。对于旋转动力型的压缩机，气流是连续的。这些压缩机通常尺寸较小，产生的振动比正排量压缩机小得多。
离心式压缩机
这些压缩机的工作原理与空气压缩机相同离心泵．气体从轴向进入旋转的压气机叶轮，叶轮给气体粒子一个径向速度。这些粒子然后撞击扩散器，在那里速度被转换为压力头。叶轮通常运行在高转速，通常在9000-15000 RPM范围内的压缩机用于化工行业。压缩机可以采用带多级的单个外壳，也可以采用带中间冷却器的多个外壳，以减少驱动压缩机所需的功率。压缩机通常由燃气/蒸汽涡轮机或电动马达驱动。
离心压缩机的稳定工作区域发生在“喘振点”和“阻塞点”之间。喘振点对应的是稳定运行的最小流量。喘振点的特点是压缩机内主流倒转，压缩机发出过大的振动和声音。在给定的运行速度下，压缩机的阻塞点出现在最大流量限制时。
下图是离心压缩机的结构示意图。

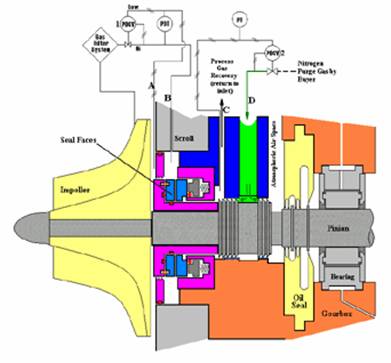

图1离心式压缩机的结构
轴流压缩机
与离心式压缩机相比，这些压缩机主要用于涉及较大的气体流量和相对较低的出口压力的应用。轴流压缩机通常比离心式压缩机效率更高。轴流压气机是由大量的叶片与旋转叶片相连，叶片与固定在压气机机壳上的固定可调叶片组成。这种叶片的排列创造了多级，从而提高了每个套管的效率和压力比。轴流压气机的运行受叶片转速的影响。然而，与离心式压缩机相比，轴流压缩机的稳定运行范围很窄。轴向压缩机的典型转速范围在1000-3000RPM．
图2 -轴流压气机的静止和旋转叶片
容积式压缩机
这些类型的压缩机操作固定体积的气体流量，但他们可以实现一个范围的压差。它们可以进一步分类为“旋转压缩机”和“往复式压缩机”。
回转式压缩机
旋转式压缩机有许多不同的变种，这取决于所采用的机构的细节。但它们都有两个共同点——固定体积流量和一个或多个旋转轴。下面的示意图很好地说明了旋转式容积式压缩机的各种机制。
图3 -原理图表示螺杆式旋转容积式压缩机

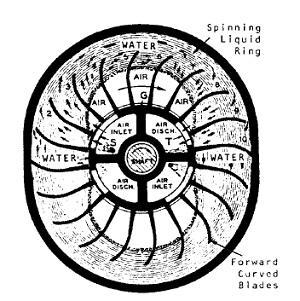

图4 -液体活塞式旋转容积式压缩机的机理

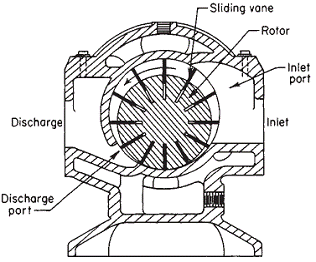

图5 -滑动叶片式的机理示意图

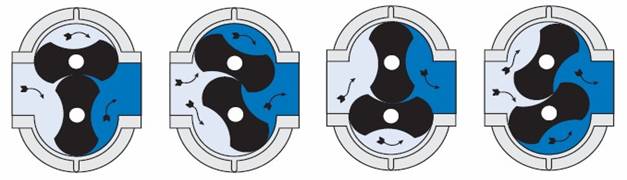

图6 -旋转容积式压缩机
往复式压缩机
往复式压缩机通常用于涉及低气体流量和高排放压力的应用场合。根据允许的排气温度，这些压缩机每级可提供高达10的压缩比。下面的图片是非常解释的机制往复式压缩机．

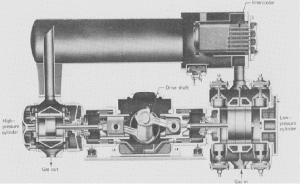

图7 -双作用两级往复式压缩机
