样例问题-线尺寸计算

样本问题陈述-

计算处理100,000公斤/小时水的管道尺寸。这条线的长度大约为200米。这种水流可在5巴压力和30巴压力下使用⁰C。

项目标准要求:流体流速< 3m /s，压降< 4.5 bar/km

考虑90个中的20个⁰管道中的弯头和4个闸阀，估计总压降。

解决方案-

以下3个步骤解决了这个示例问题。
步骤1。

解决这个样品问题需要在给定的温度和压力条件下测定给定流体(水)的重要物理性质。
使用ld乐动体育appEnggCyclopedia的液体密度计算器，水密度为30⁰C = 993.41公斤/米^3.
使用ld乐动体育appEnggCyclopedia的液体粘度计算器，水粘度为30⁰C = 0.81 cP

步骤2。

使用ld乐动体育appEnggCyclopedia's Pipe pressure drop calculator for single phase flow得到压强降，bar/km。尝试了不同的管道尺寸，结果如下图所示。

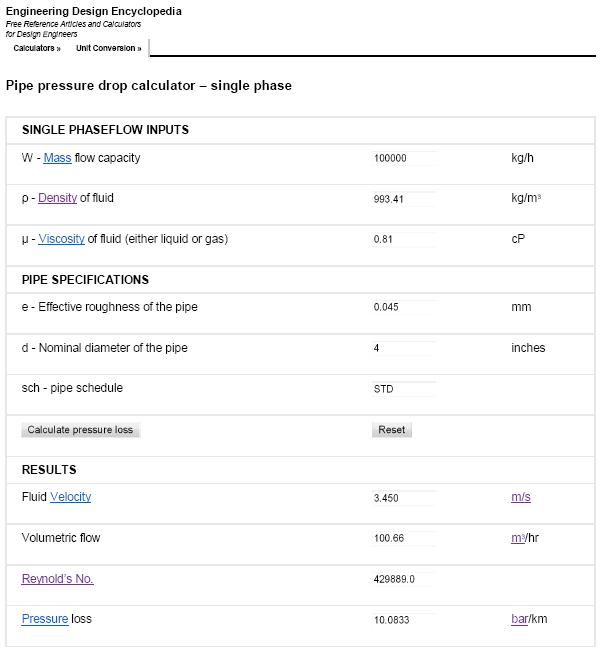

4“管道尺寸。

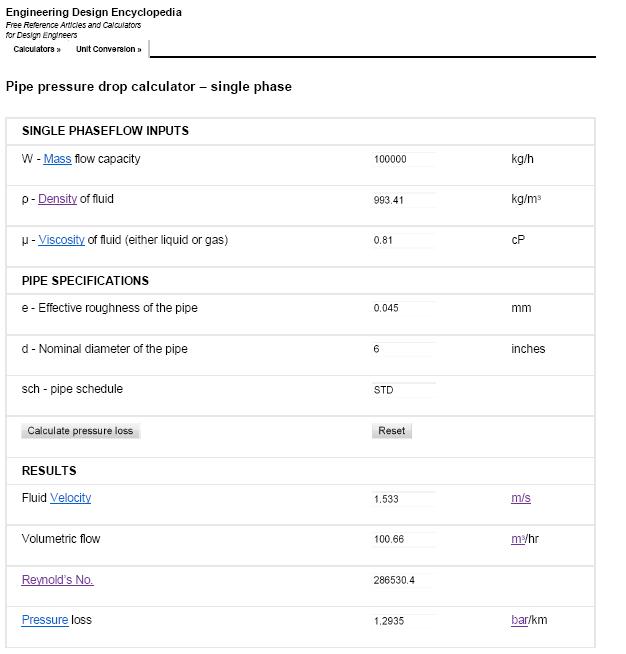

6”管道尺寸

4"管线尺寸不满足流体速度和压力降/km的限制(速度< 3m /s和压力降<4.5 bar/km)。下一个更高的尺寸6“是符合这些限制，因此选择作为线尺寸。

步骤3。

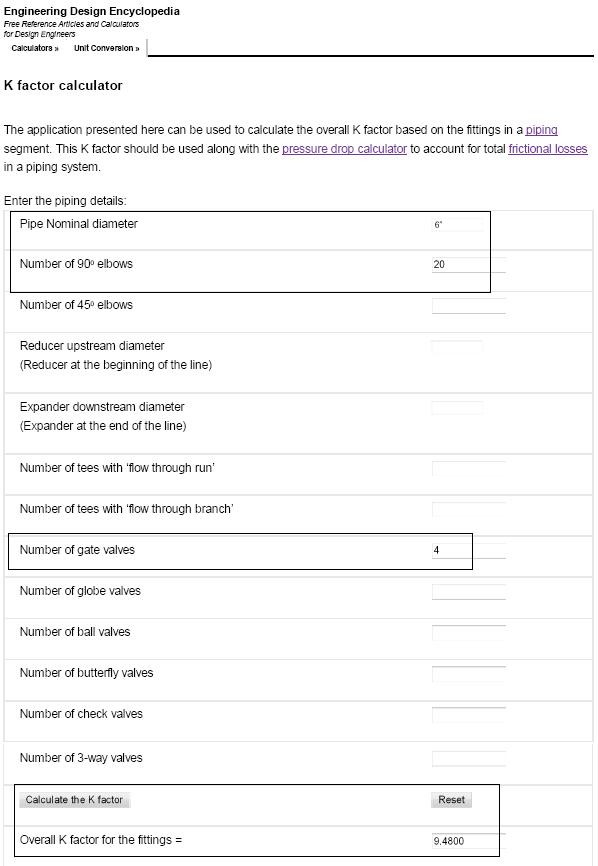

解决管线尺寸问题的最后一步是计算考虑管线连接件和弯头的管线总压降。ld乐动体育appEnggCyclopedia的K因子计算器可用于此目的。

配件对总压降的贡献(K因子)= Kρ v²／2

= 9.5 x 993.4 x 1.53²/ (2 X 10⁵) bar = 0.11 bar。

由于直管长度(200米)造成的压降= 1.3 bar/km X 0.2 km = 0.26 bar。

总压降= 0.26 + 0.11 =0.37条
