类似于其他泵，a液环真空泵（LRVP）有一块叶片叶轮连接到中心轮毂。
了解液环真空泵及其工作原理
典型的离心泵增加泵送流体的工作压力:泵吸口(法兰)处的流体具有较低的压力值，而当流体通过各泵叶轮级后，从泵的排出口(法兰)处以较高的压力排出。与离心泵不同，lrvp用于从低压容器中抽出空气，使容器的压力降至大气压力值以下，从而创造真空条件。

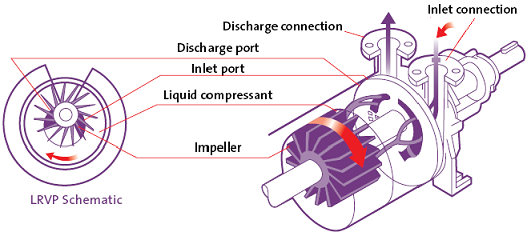

液环真空泵与其他泵在结构上的主要区别在于这个叶轮偏离了泵的中心。因此，泵顶部的叶片比泵侧面的叶片和泵底部的叶片更靠近外壁。由于这种相对偏心，压缩是由液环进行的。
偏心率导致部分填充，然后在旋转期间部分排空每个转子室。这种部分填充和排空动作导致每组转子或叶轮叶片内的活塞作用。泵部件以这样的方式组装，以便在压缩完成后，当转子室都是排空液体和放电气体时允许气体。
液环真空泵通常使用液密封来实现真空。最广泛使用的液体是水——通常是一次性使用并拒绝排泄。通常，一个冷却水系统也在适当的地方，以便消散在运行过程中产生的热量。在这种情况下，套管中的一部分液体与气体一起不断排出，收集在分离容器中，并导致热交换器。然后，冷却的液体被引入泵的外壳，以消除压缩的热量。
更多关于液环真空泵(lrvp)设计的信息，在最新版本的热交换研究所(HEI)液体环真空泵的标准。
设计液环真空泵(LRVP)系统时使用的术语之一是下拉的时间，即从大气压达到理想的操作真空所需的时间。
液环真空泵的应用
低vrp广泛应用于发电厂、石化、制药、食品制造和卫生部门。真空泵的典型应用包括主蒸汽冷凝器疏散系统、蒸馏塔、蒸发冷却器、化学反应器、实验室分析等。
优势
- 简单的维护
- 一个移动部件，压缩室中没有金属到金属接触，无需内部润滑
缺点
- 浓缩废液处理的环境问题
- 功耗高，与其他真空设备相比，如蒸汽喷射器。
- 泵通常过大，以应对高液封温度，从而进一步增加能源消耗。通常情况下，只要将液体密封温度提高几摄氏度，LRVP的容量就会减少20-25%，从而降低可达到的最大真空。
提高LRVP系统的性能
通过以下提到的建议可以提高液环真空泵的性能：
- 安装电磁阀在密封和冷却水供应和联锁这些阀门与泵电机。这将防止水泵电机不工作时的水浪费。
- 当密封液温度高时，安装密封液换热器。这当然会提高成本，但会提高效率。
- 研究使用替代液体密封(水除外)的可能性，以消除废水产生并进一步提高真空性能。
- 安装变频器(VSDs)对泵电机进行安装，以降低电力成本，最大限度地减少泵的磨损。
