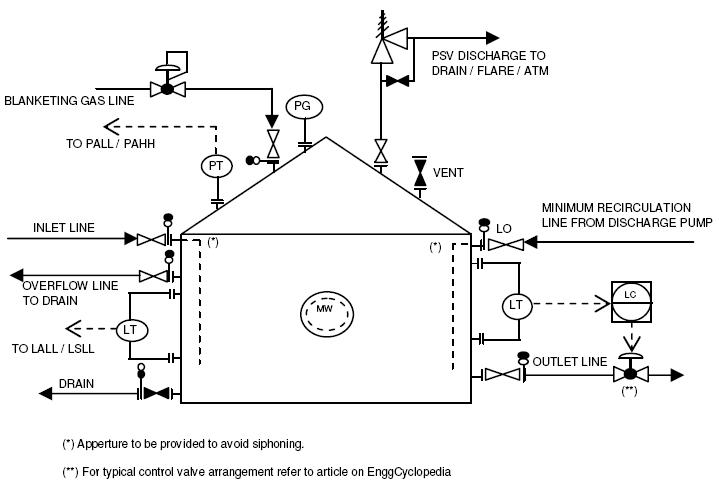

上图是一个典型的例子P&ID储罐。
各种储罐用于储存不同工艺条件下的各种类型的工艺流体。但对于不同类型的储罐，基本的安排基本保持不变。
创建储罐P&ID的指南
- 适当的坦克的象征应首先被选中，如图所示。应该从特定项目图例表上的设备符号列表中选择。
- 储罐内部应该按照图例上适当的符号进行说明。这些内部部件可以是进口管道，出口管道上的涡流断路器等。
- 储罐上的所有喷嘴都应该正确地用尺寸和法兰表示。这包括入口和出口喷嘴，溢流线，最小再循环线，覆盖气体管路，排水管，通风口，PSV连接和仪表喷嘴，如图所示。通常，对于足够大的储罐，必须在样品图中标明人孔，以便进行维护。
- 进口和出口管线是下一个要拟定的。行号，材料类别，尺寸等是正确分配给每一行。
- 典型的仪表油箱上有水准仪和变送器压力计和发射器。对于连续运行的储罐，必须提供液位控制阀，如样品图所示。对于带有屏蔽气体的储罐，必须在屏蔽气体进口管道上设置一个自调节压力阀。正常情况下，“高高压”、“高高电平”、“低低压”和“低低电平”提供报警/跳闸。
- 隔离阀,场面百叶窗,间距器等需要进行维护时，应在下一个入口/出口管线上拟定。如图所示，可视百叶窗、间隔器等可以连接到隔离阀和设备喷嘴旁边。
- 在罐底和底部出口管线上应设置排水渠，以便完全排放罐和相关设备管道维护的目的。
- 为了维护的目的，必须在罐的顶部设置排气口，使罐完全排气。在某些情况下，储罐在正常操作期间可以通过通风口向大气开放。在这种情况下，必须在排气管道上提供防鸟屏。
- 对于用氮气或蒸汽清洗储罐，可以在储罐上直接提供一个公用设施接口。
- 这里给出的所有指导方针都是非常普遍的，可以根据任何特定项目的具体要求进行修改。
