示例问题-管道管件的等效长度计算

等效长度计算教程

本教程使用示例计算来演示如何计算管道管件、接头和阀门的等效长度。

问题陈述,

计算等效长度并组合增殖系数以下一套配件，90⁰手肘- 5个45号⁰肘部- 2个。闸阀- 3个球阀- 1号止回阀- 1号线的尺寸是6英寸，而有一个8"-6"减速机在这一行的开头。

6"线与'STD'时间表处理100000公斤/小时的水。这条线的长度大约是200米。这种水流可在5巴氏压力和30巴氏压力下使用⁰C。

解决方案-

这个示例问题可以通过以下3个基本步骤解决。

步骤1。

解决这个样品问题的第一步需要确定给定流体(水)在给定温度和压力条件下的重要物理性质。

使用ld乐动体育app英国百科全书的液体密度计算器，水密度为30⁰C = 993.41公斤/米^3.

使用ld乐动体育appEnggCyclopedia的液体粘度计算器，水的粘度为30⁰C = 0.81 cP

从ld乐动体育appEnggCyclopedia的标准管道尺寸计算器，对于6”管道STD时间表，内径是154.1毫米。

步骤2。

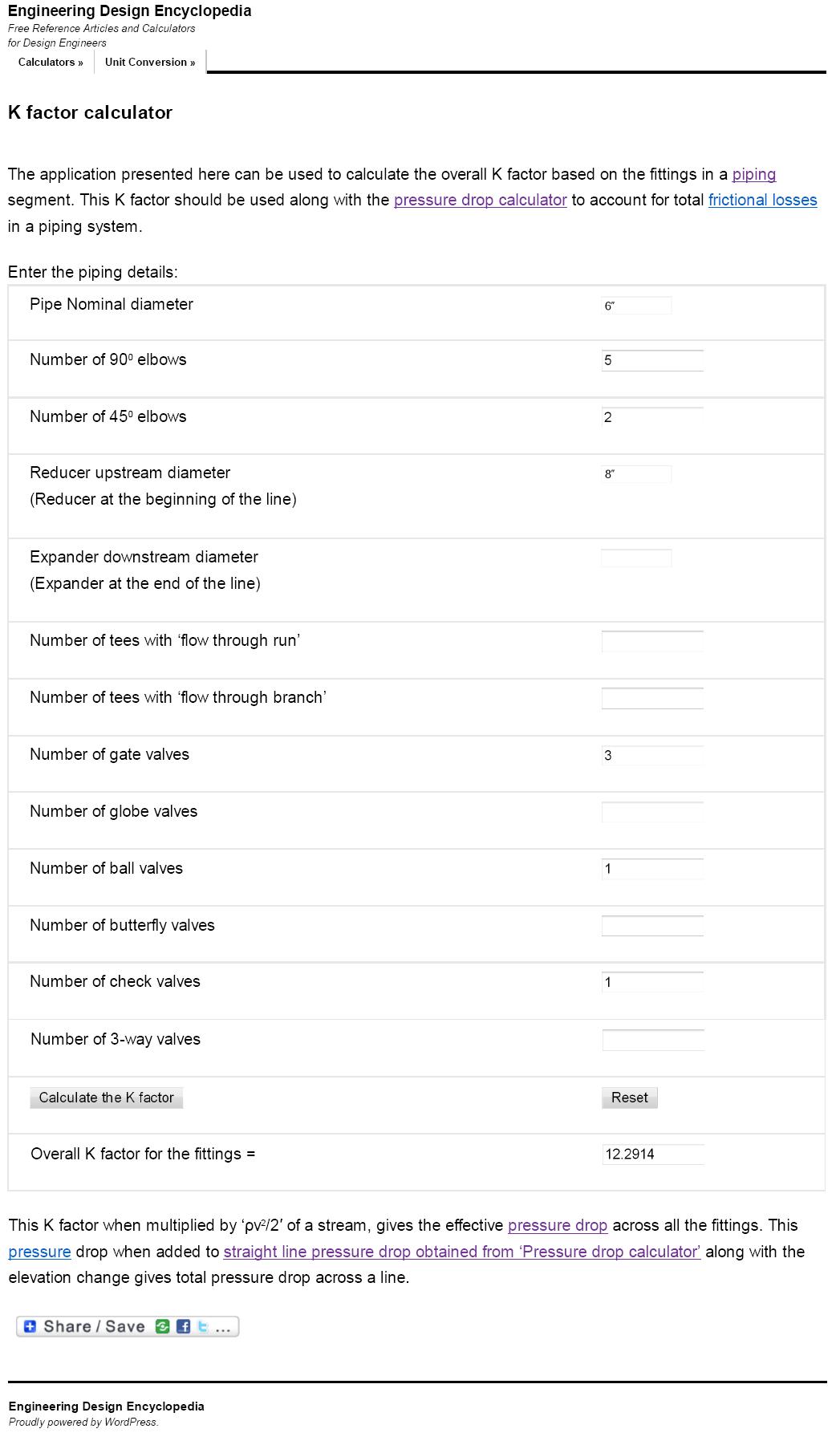

整套配件的总K系数可以用ld乐动体育appEnggCyclopedia的K因子计算器。参考下面的屏幕截图来演示这个计算器的使用。

步骤3。

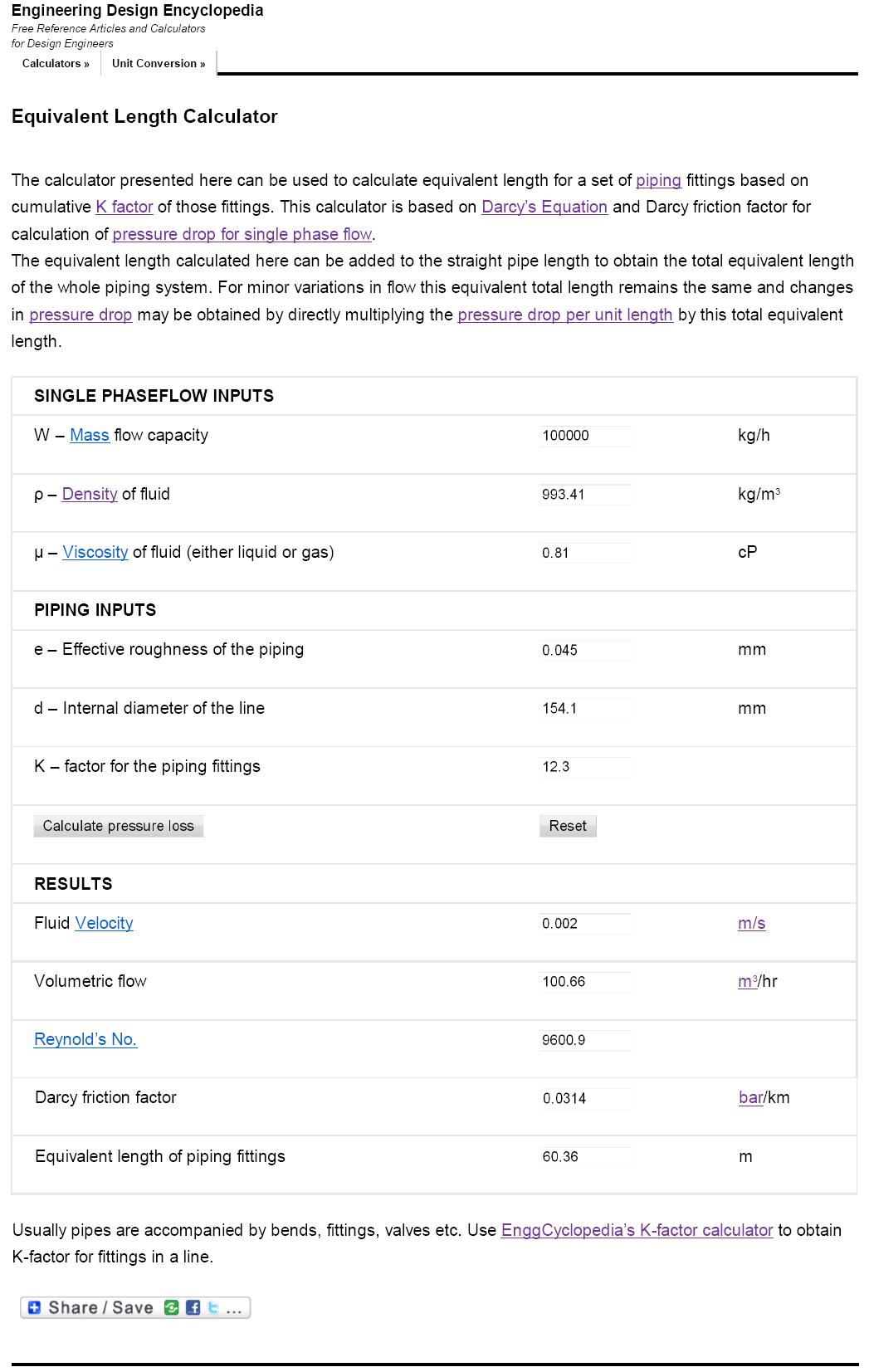

在解决这个示例问题的第三步中，将步骤1和步骤2的输入输入到EnggCylopedia的等效长度计算器得到给定一组管件的等效长度。参考下面给出的屏幕截图来指导使用计算器。因此，在给定的6英寸线的一套管件相当于该线的60.36米。加上原来200米的直管，给定的6”线的总等效长度变为260.36米。该长度可用于快速计算压力降的变化，在流量的微小变化，使用ld乐动体育appEnggCyclopedia的管道压降计算器．对于流速变化的庄园，达西摩擦因数以及由此产生的等效长度必须重新计算。
