旋涡流量计

卡门漩涡街-维基百科

涡街流量计的工作原理如下图所示:Kármán涡街。这个原理本质上是指，当一个障碍物被放置在流动的路径上(类似于风中的旗杆)，它会产生一系列a旋涡，从障碍物的两边交替出现，如图所示。这些旋涡交替的频率与被阻塞的流量成比例。

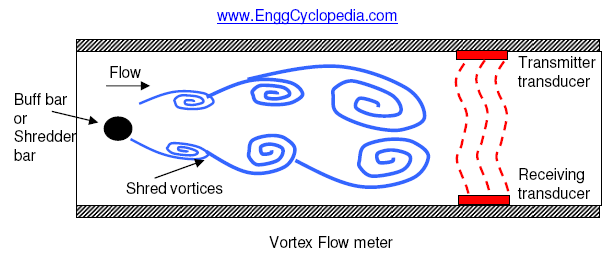

涡旋式流量计使用一种叫做“碎纸机棒”或“断崖棒”以交替的方式从两边粉碎漩涡。如涡流流量计原理图所示，超声波类型的发射器和接收器被用于下游的“碎纸机条”，以发送超声波信号穿越这些涡流的路径。这些信号是用来测量频率的漩涡变化的侧面。这些信号被发送到一个软件，被转换成流体速度和流速读数。

在流动路径上只使用一个小的“碎纸机棒”或“钝棒”，意味着通过流量计的压降非常低。它还允许在低流速下读数的高灵敏度，这意味着大的下降比。
