安全阀和破裂盘的组合
在以下情况下，建议使用爆破片和安全阀组合:
- - -安全阀需要防止腐蚀，污染(例如在废水，煤浆等应用)或粘性/粘性产品(在沥青等应用)
-安全阀需要在恶劣的操作条件下进行保护，这可能会影响安全阀的功能(例如，在涉及有毒或强腐蚀性介质，如氯、硫酸等的应用中)。
-我们希望为我们的工艺提供最好的紧密性(例如在真空应用中)
-我们希望限制昂贵产品的泄漏，并实现节省资金(例如，在使用昂贵产品的应用，如制药)
-我们希望避免系统不受控制的全面/部分关闭
-我们希望实现成本节约和更短的交付时间(例如，不锈钢制成的安全阀可以通过钛或其他外来材料制成的上游破裂阀保护)。

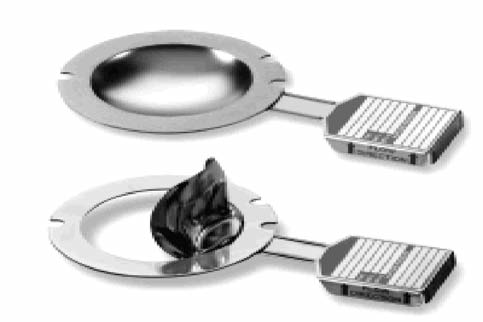

图1 -充能前后破裂盘
通常,破裂盘安装在安全阀上游。然而，也有一些应用，破裂片可以安装在安全阀的下游，而根据ad2000 Merkblatt，也可以安装破裂片-安全阀-破裂片。爆破片的爆破压力等于安全阀的设定压力。
根据ISO 4126-3标准，破裂阀和安全阀进口之间的长度必须不超过进口管道公称尺寸的5倍。
在组合时要考虑的重要事情安全阀和破裂盘如下:
-在破裂盘与安全阀之间必须设置一个空间监测装置，通常是一个压力指示器，以便清楚显示破裂盘是否已破裂，并确保两个装置之间的空间有适当的通风:如果没有通风，背压可能会增加，这可能会改变破裂盘的设定压力。

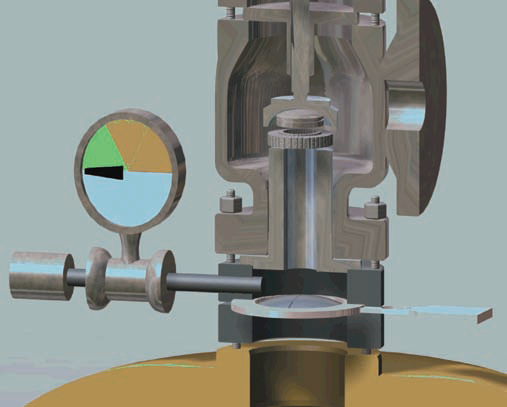

图2 -空间监测装置安装在爆破片与安全阀之间的空间
-它必须能够排放任何积聚的凝结水之间形成破裂盘还有安全阀。
-进口管道和上部安全阀的破裂盘的设计应使进口管道到安全阀的压降不得超过设定压力的3%。
——对破裂盘安装在安全阀上游，建议使用非破碎破裂元件，以免损坏下游的安全阀。
