“螺旋流型”旋流气液分离器是一种用于从气流中分离固体颗粒或液滴的过滤装置。这些设备通常用于气出口的两相分离器，以提高设备的整体分离效率。螺旋流动内部装置的结构不需要气体改变主流流向，不同于传统类型的旋风分离器。相反，水流只是沿着水流方向绕轴旋转，或者换句话说，水流是沿着水流方向旋转的。这种螺旋运动使夹带的固体颗粒或液滴减速，最终冷凝并排出。
由于气体流动方向没有较大变化，通过螺旋流型旋流型气液分离器的压降与常规旋流分离器相比非常低。因此，可作为分离器内件，提高气液分离效率。
螺旋流式过滤器的操作

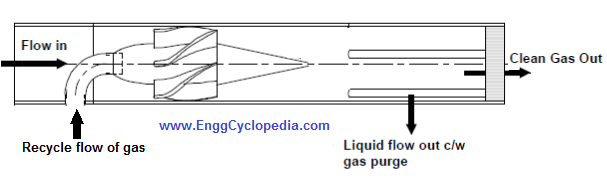

螺旋流型内件的工作原理是基于离心力将液体和粉尘颗粒分离。最初，气体进入螺旋流动类型内部通过一个圆柱形入口，这导致螺旋形叶片如图-1所示。这些螺旋叶片负责给气流提供径向速度。由于气体速度的径向分量，夹带的液体和固体颗粒被抛向管壁沉降，从而与气流分离。最终，在螺旋流动内部装置中积累的液体通过管道排出，导致气液分离器容器中分离出的液体池。一些气体流也进入液体输送管，并被回收回螺旋流管，以最大限度地减少气体损失。
螺旋流型分离器内件的应用
常规旋流分离器与旋流气液分离器内部构件的主要区别在于气体径向速度的大小。在旋风分离器中，几乎整个气流在进入分离器时是径向方向的。这将导致气体的动量发生巨大变化，从而导致显著的压力损失。对于旋流器型内件，气体速度的径向分量比整体速度小。变化是气体动量较小，因此较小的压力损失通过气旋型叶片。因此，当气液分离器的压降至关重要时，配备旋流除液内件的两相分离器可实现高气液分离效率。旋风类型的内部也可以用于改造的目的，在现有的气液分离器的分离效率需要改进。
