在分割范围控制环路中，控制器的输出被分割并发送给两个或多个控制阀．当控制器输出从0变化到100%时，分离器定义每个阀门的顺序。在大多数分流范围的应用中，控制器在其输出在0到50%的范围内调整一个阀门的开度，在其输出在50%到100%的范围内调整另一个阀门的开度。
分距控制的原理如下例所示:

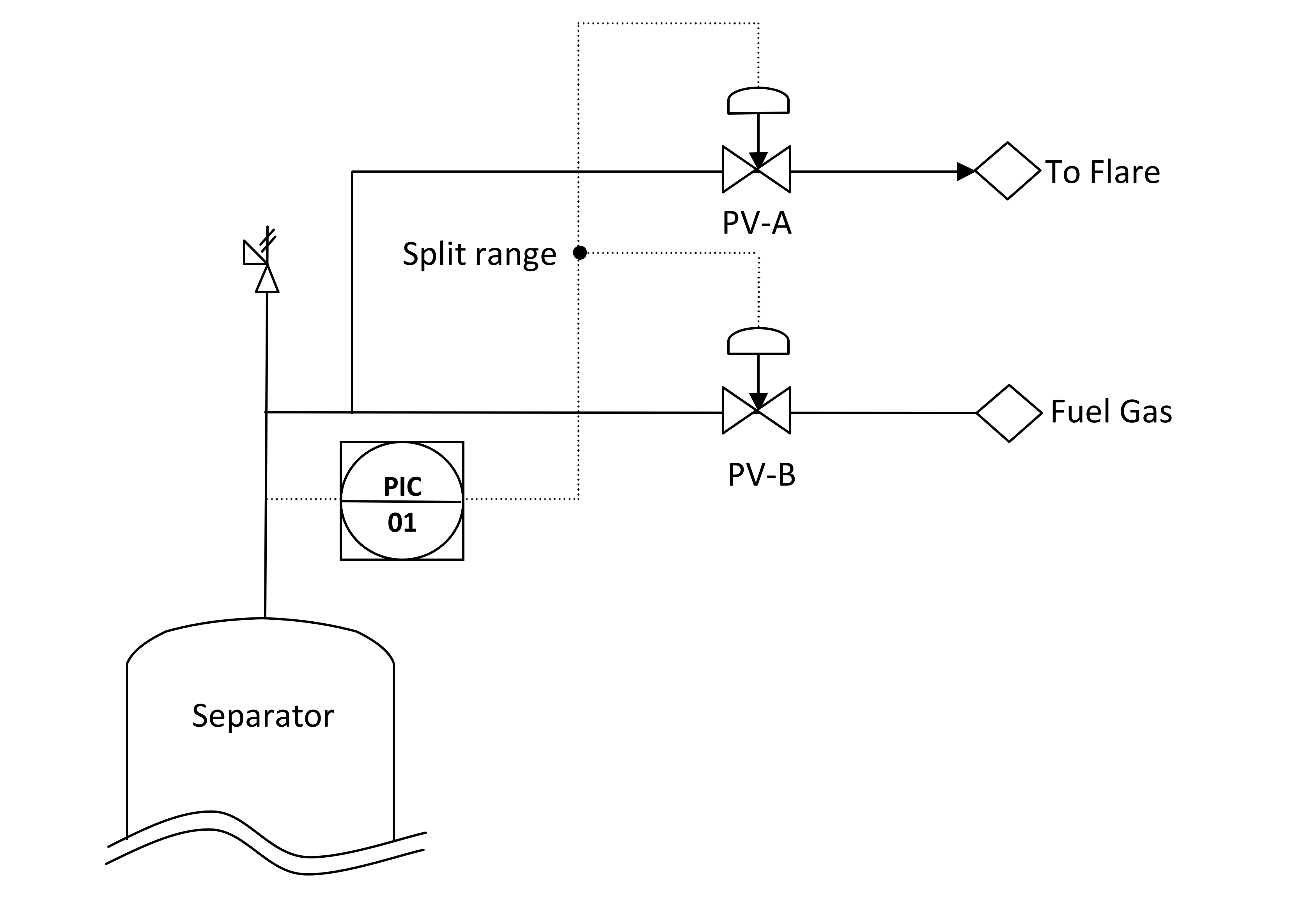

在图1中，PIC-01通过分裂范围控制器控制液-气烃类分离器的压力，输出信号分裂并发送到两个压力控制阀PV-A和PV-B。当压力增加时，应将液体排放到耀斑。当压力降低时，引入燃气来补偿分离器的压力
随着分离器压力的增加，燃气阀(PV-B)需要关闭耀斑当压力增加超过设定值时，阀门(PV-A)需要开启。
-当压力在0-50%控制器输出范围内增加超过设定值时，PV-B应该从全开关闭到全关。
-当压力增加超过设定值(控制器输出为50-100%)时，PV-A应从完全关闭开启至完全开启。

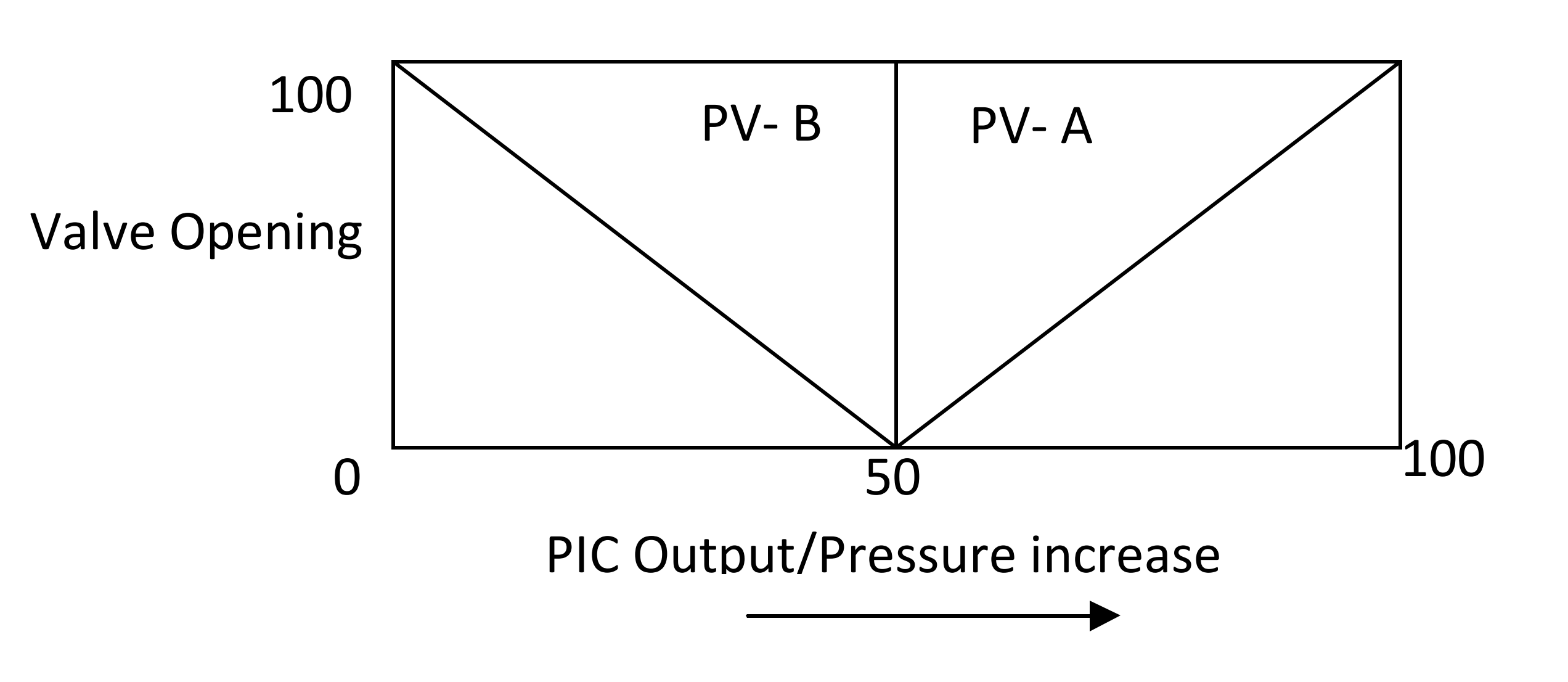

综上所述，PIC-01的阀门作用如下:

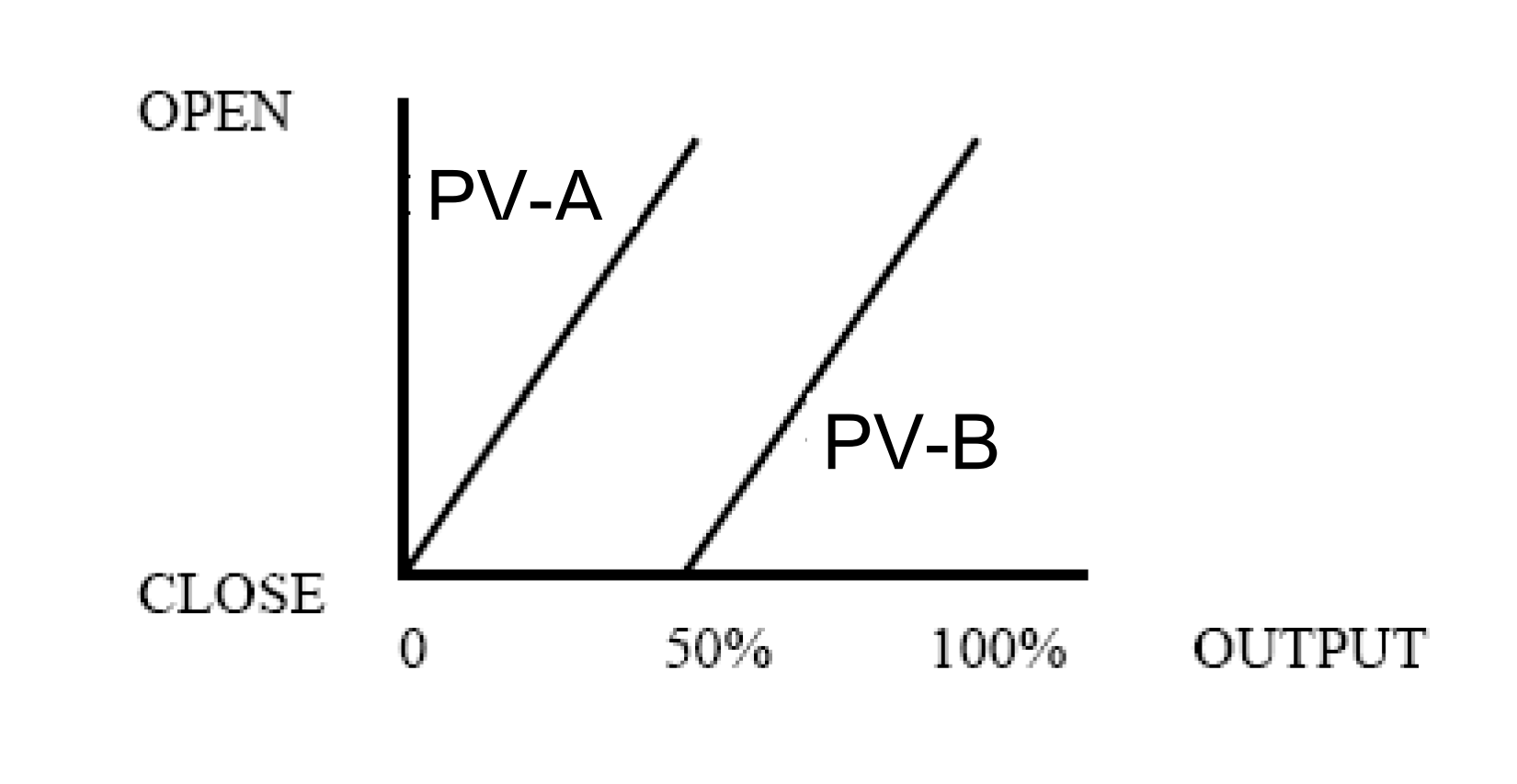

在这种情况下，两个控制阀的用途是不同的，就使用燃料气体和燃烧来控制压力而言。另一种使用分程控制回路的情况是，一个控制阀不能适当地设计来覆盖控制器的整个操作范围。在这种情况下，Cv较小的阀门在0-50%范围内工作，其他阀门在50-100%范围内工作。例如，稳定器塔顶部蓄能器鼓的压力控制器将量程分割开2个控制阀。在较低的范围内(0-50 %范围应对高压力的稳定剂),废气被路由到一个天然气厂下游,在高范围(50 - 100%范围的应对高高压稳定剂)废气进入耀斑通过打开阀门b控制阀的行为是:
