什么是阀门联锁?
阀门联锁是一种双键组合，它将阀门锁在开启和关闭两个位置，其中一个键困在锁组合内，另一个键空闲。
要改变阀门位置(“开到关”或“关到开”)，需要在锁总成中插入两把钥匙，只有当阀门处于开启或关闭位置时才能释放自由钥匙。
阀门联锁系统的目的
在许多过程工业中，阀门在操作安全方面起着重要的作用，特别是在化工和石油工业中。阀门的开启和关闭，尤指关闭阀门埃因霍温等，在错误的顺序可以导致严重的后果，如人身致命伤害，生产损失和设备损坏。因此，对操作安全至关重要的阀门可以配备联锁系统，以确保阀门按安全顺序操作，并保持在安全的位置。
阀门联锁不仅控制工艺阀门的开启和关闭顺序，而且防止其擅自操作。
典型的阀门联锁系统
联锁系统的类型是基于密钥交换的原理。这种锁的设置使得阀门只能按照预定的顺序操作，从锁定开启到锁定关闭或锁定关闭到锁定开启，目的是为了保证系统的生产、可用性和安全性。锁紧机构的设计是为了确保阀门总是完全开启或完全关闭。
一般情况下，该系统的工作原理是:当阀门锁紧关闭时，一个键自由，当阀门锁紧打开时，另一个键自由。下面是一个典型的案例，说明了阀门联锁系统及其操作顺序。
阀门联锁系统实例:

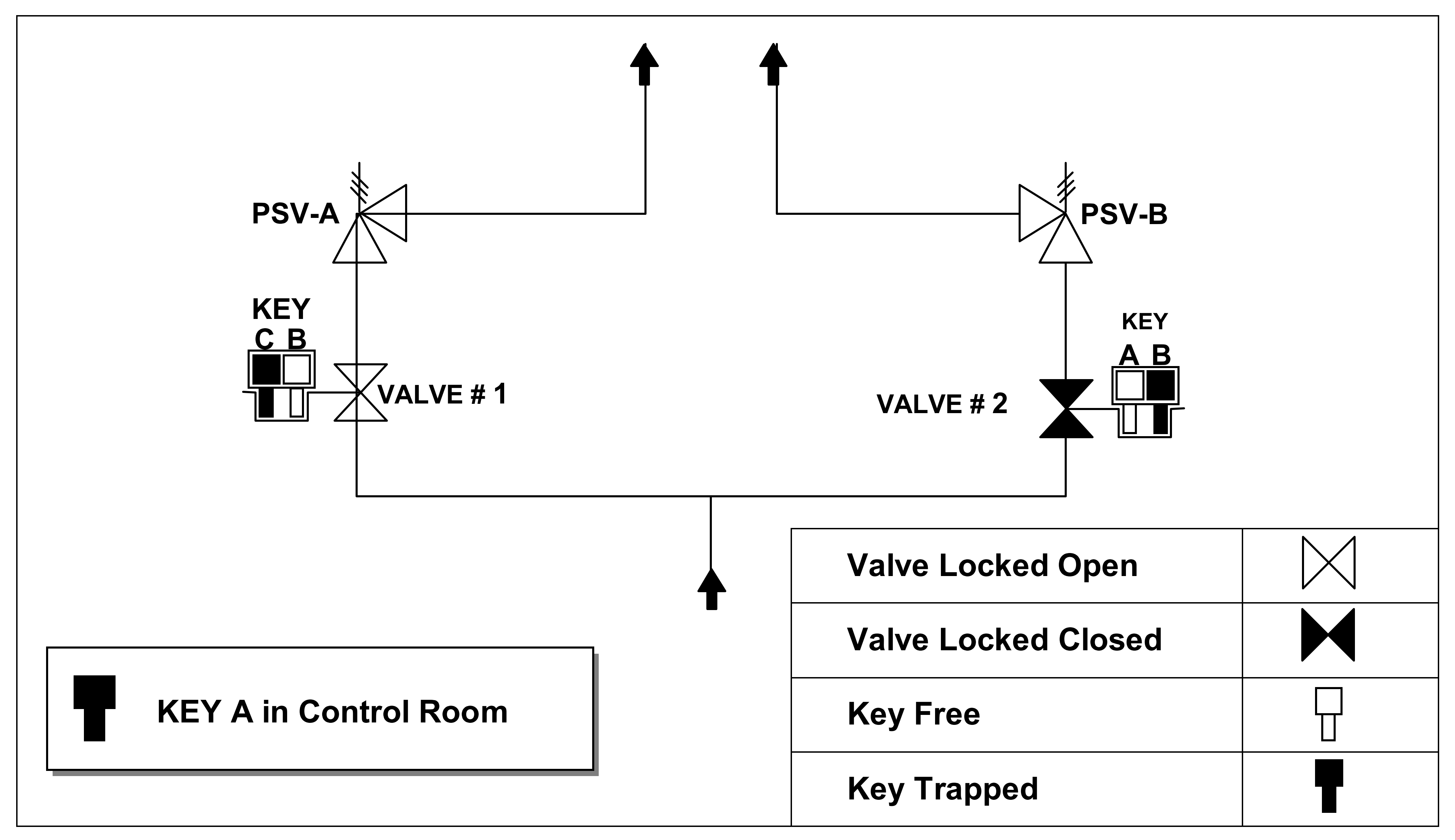

这种类型的联锁系统设计为机械联锁两个压力安全阀有两个切断阀，以防止两个安全阀同时隔离。正常运行状态如图1所示，其中:
- 一个PSV (PSV-“A”)是作战型，另一个PSV-“B”是备用型。
- 截止阀1号，处于锁定开启位置。
- 截止阀2号，处于锁定关闭位置。
- 在控制室按A键。
该系统的基本目的是将PSV- A转换为PSV- B。
操作顺序
操作顺序从正常操作条件开始。
从PSV-“A”操作到PSV-“B”操作的转换顺序
从控制室获得“A”键
B.将“A”键插入阀门2号
- 开阀# 2
- 通过拆卸“B”键锁定打开阀门
将“B”键插入阀门1号
- 关闭阀# 1
- 通过拆卸“C”键锁定关闭阀门
返回“C”键到控制室。(转换完成)
从顺序可以清楚地看出，在阀门a打开时，阀门1号只能用B键关闭。因此，两个PSV永远不会同时关闭，确保至少有一个PSV可以用于设备保护。
