阻抗

阻抗

它是什么?

对于任何电路，阻抗都被定义为与该电路中电流的方向相反。

阻抗单位与电阻相同，即(Ω)。从某种意义上说，它和电阻是一样的，但比电阻稍微复杂一些，因为它取决于功率的频率。

与电阻不同，阻抗不是一个标量，而是一个矢量。

在任何特定的电路中，都可能存在电阻、电感和电容元件。电感和电容元件对交流电流提供电感和电容电抗。电抗的测量单位也是欧姆(Ω)。

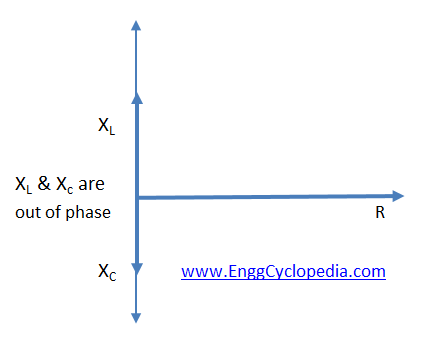

X_l（感抗)和X_C（容抗)向量是否总是相位相反，因此它们会相互抵消

RLC电路的总电抗可表示为

(电抗(X)) =(感应电抗(X_l)—电容电抗(X_C）)

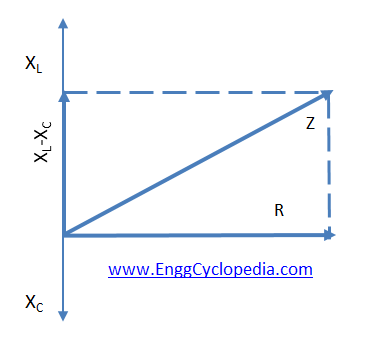

现在，电路的阻抗被定义为与交流电流相对的方向，因此电路的阻抗(Z)是电路的总电阻和总电抗的矢量相加。

阻抗(Z)=电阻(R) +电抗(X)

Z = R + j(X_l-X_C）

自从X_l和X_C向量是否相位相反它们会相互抵消吗

完美的平衡电路:

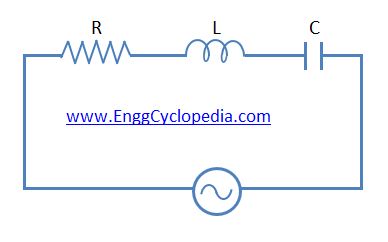

容抗和感抗相等的电路就是一个完全平衡的电路。考虑下面给出的电路

这里X_l和X_C是相等的，并且会相互抵消，使电路变成纯电阻的。

X_l= X_C

X_l- X_C= x = 0

因此Z = R + jX = R + j₀= R
