热交换器是制造业中使用的最重要的设备之一。有几个热交换器类型用于工业如管壳式换热器、板式换热器、板壳式换热器、螺旋式换热器、绝热轮式换热器、板翅式换热器等。在这里，我们看看一个例子管壳式换热器的规格表，以及它的细节。
管壳式换热器广泛应用于化工厂、炼油厂、煤气厂等加工厂。这种类型的交换器由一个外壳和里面的一束管子组成。两种具有不同温度的流体(热流体和冷流体)分别通过管壳流动，并在它们之间传递热量。壳管式换热器是相当通用的，有许多不同的管壳式换热器的类型基于结构和服务。
管壳式换热器的规格书只有在满足其要求时才能制作工艺设计最终确定所有的工艺参数都捕获在一个工艺数据表中。该工艺数据表随后与TEMA标准一起用于创建交换机制造的规格表。
管壳式换热器规格表
订货时为制造一管壳式换热器，客户应向制造商提供该管壳式换热器的规格表。一份典型的换热器规格书内容如下:
识别
-一般标识:客户名称、工厂位置、文件编号、项目编号
-换热器的服务:如给水预热、冷却、热回收、再沸器等。
-根据TEMA标准选择的交换器类型，如AET, BET, AES, BES等。
换热器的类型选择如下TEMA(管式换热器制造商协会)标准定义了换热器的前端固定头、壳体、后端固定头等部件的样式和装配公差。
BEM类型示例:

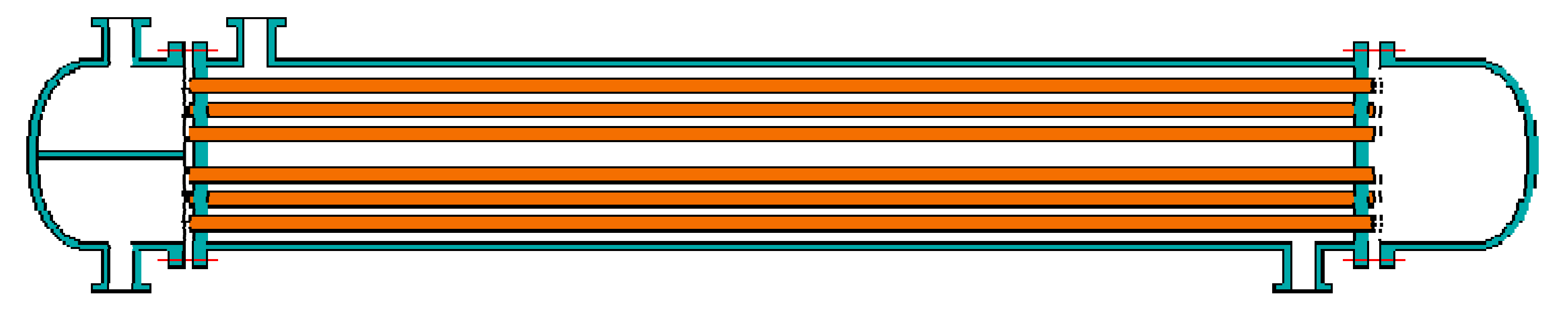

图1 - BEM型管壳式换热器示意图
这是一种固定管板换热器，有一个管壳和两个管壳。头部可以移除，以清洁管的内部。前头管道必须拆卸螺栓，以便拆卸前头。
-换热器尺寸
一台设备性能
本节分别说明了换热器管壳侧流体的性能和工况。
-交换器的流体配置，即哪些流体在壳侧，哪些流体在管侧
-管壳两侧流体的总质量流量
-设计和测试压力
-流体特性:重力、粘度、导热系数、比热等
—流体温度分布:输入和输出温度
—换热器管侧和壳侧的工作压力
-每个shell通过的次数
- - - - - -壳程折流板间距
-容许及计算管壳侧压降
-污染管壳侧阻力
-交换热，又称热负荷
规范制造
本节规定了制造热交换器部件如管板、壳、盖等的设计和规范所必需的信息。
——设计温度
-管材、壳体、壳体盖、浮动头盖、通道盖、浮动、挡板的材质
-管板数量
-管径、长度
——管厚度
-接头类型
-垫圈类型
-壳体/通道进出口连接，
——腐蚀裕量
——代码的要求

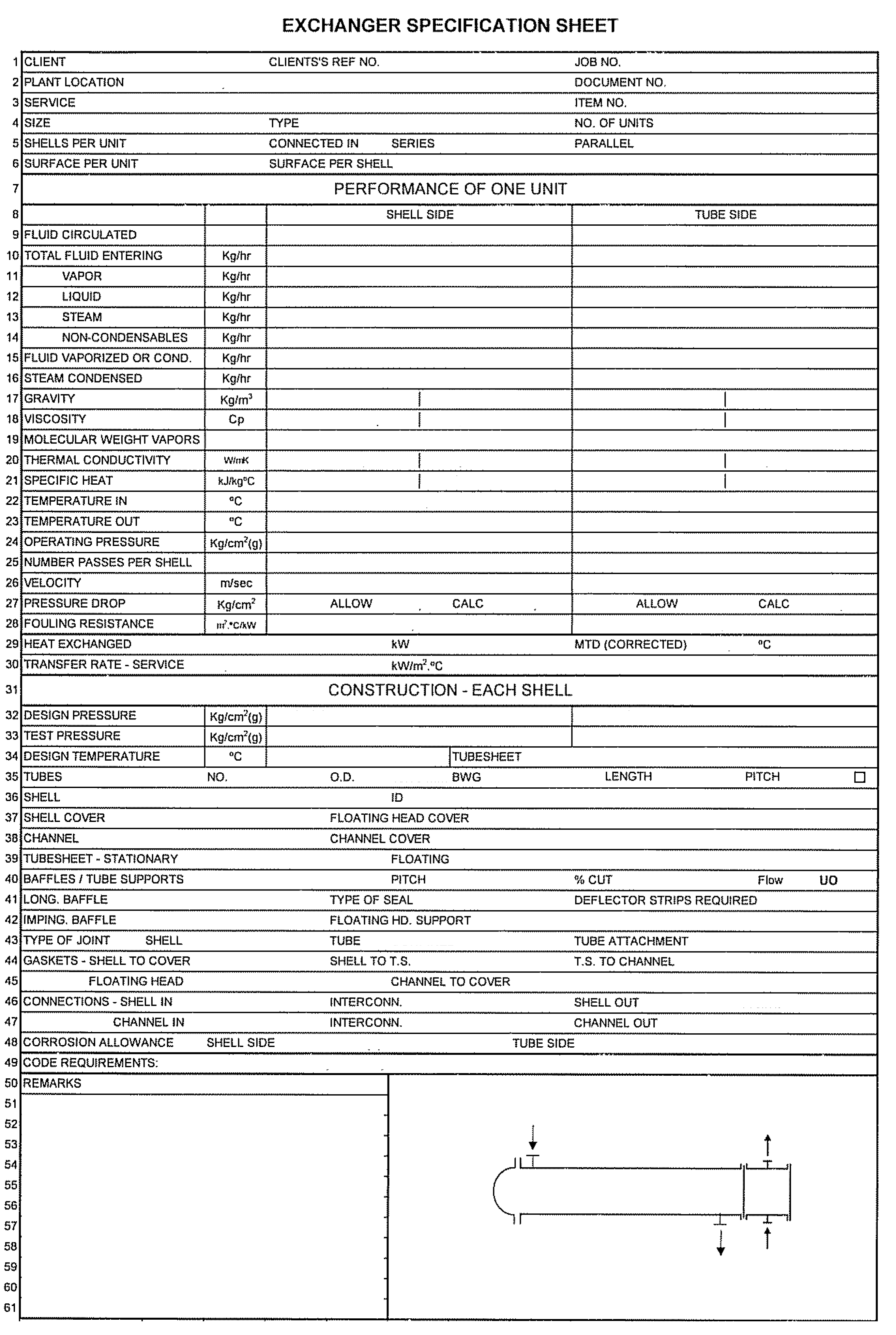

一个典型的例子管壳式换热器规格表如下:
