过程仪表数据表
过程仪表数据表是为了使仪器工程师能够为仪器的询价和购买准备所需的文件。工艺数据表将附在仪器的采购订单上，并成为其一部分。仪器工程师负责创建仪器标签号，并输入一般信息，例如P&ID参考资料，行号，供应商，包装号等进入工程数据库。这些仪器的工艺数据由工艺工程师提供。
水平仪器数据表
每个过程级别组件（级别计，电平发射器，电平等）的操作和设计过程条件和测量范围由过程工程师定义。基于供应商可以指定和尺寸所需的仪器。液位仪器接触的流体应完全鉴定，因为它们存在于水平仪器中，并且应鉴定诸如固体，溶解气体含量，腐蚀性或有毒组分存在的存在的物品。必须在过程数据表中建立流体的物理性质。
流程数据通常被指定为单个值，而不是一个范围。过程工程师应从一个范围中选择一个值供供应商在其计算中使用。
水平仪数据表中的一般信息
标签号:仪器标签号通常由许多组成部分组成，这些组成部分因项目而异。标签编号的一部分(通常是字母)定义了仪器的类型(例如:“LT”表示液位变送器)，而数字部分定义了“仪表回路号”。仪表回路号通常是根据单元号和序号来确定的。
服务:对职责的描述，以便了解仪器的功能及其在过程系统中的位置。
P＆ID NO和LINE /设备：这是测量液位的容器或罐体的标签号。
设备条件:主要规则是它们应该与相应的船舶/储罐数据表一致。
设计温度:与相应的容器/容器数据表相一致的最小和最大设计温度。
设计压力:输入的设计压力与相应的容器/罐数据表一致。应该包括真空条件。
腐蚀性化合物:可以提到以下几点:
- 盐水生产水
- 规模
- 沙子
- 硫化氢(仅当需要NACE材料时)
- 氢(如果氢脆是一个问题)
- 潮湿的二氧化碳
- 含氯量(海水服务)
- 加氧剂，如甲醇等。
液体（上/下）：简要描述上层和下层中的介质类型，例如“海水/空气”，“原油/烃类气体”等。
操作条件:与相应的船舶/储罐数据表一致的条件。
-工作温度和压力:输入的操作温度和压力范围与相应的容器/罐体数据表一致。
-温度和压力下的上层流体密度:这应该是与相应容器的过程数据片中的水平仪器中的上流体的密度。这通常是一个气密用于液位测量，油密度用于三相分离器上的界面测量。
-在T＆P的较低流体密度：这应该是与相应容器的过程数据片一致的水平仪器中的下部流体的密度。这通常是液位测量的油密度，以及三相分离器上的界面测量的水密度。可以在备注中给出一系列密度。
替代的例子:在现场寿命外壳的启动/晚期期间可能发生不同的上/下流体密度，必须注意到。
控制设置:
水平设置相对:是容器或罐上的一个参考点，我们参考它的水平设置。一般来说，对于垂直圆柱形容器，这应该是“底部切线”，对于水平桶或矩形容器，这应该是“容器底部”。仪表工程师使用这个基准和液位设置来定位液位仪表在油箱上的位置。
水平设置:这里有两个主要项目需要考虑——我们定义哪些级别设置，以及如何设置值。
水平设置由工艺工程师在P&ID上定义，例如，如果在P&ID上显示了低水平报警功能，那么低水平由仪器工程师在数据表上表示。
当电平被控制（例如油分离器）或者何时在没有其他方式进行水平仪器时，何时使用正常水平。在没有警报或关机水平的罐中，但只是操作范围，或者在低报警的柴油日坦克中，但我们希望监控水平降至较低级别。如果这些考虑因素都不适用，那么正常水平就会留空。
如果要求液位仪表覆盖报警设定值以上/以下的液位，则应插入最小量程的仪表。

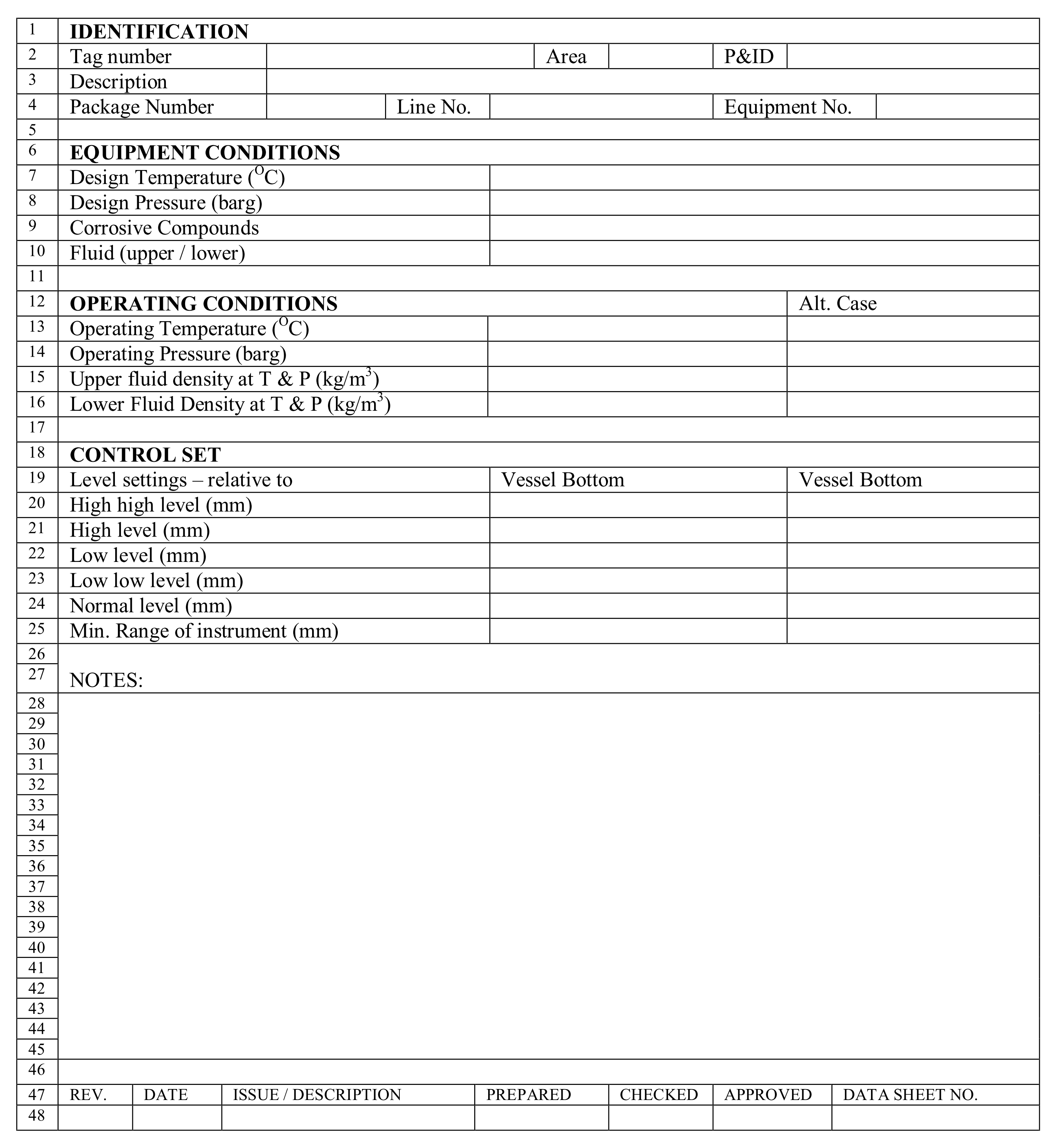

液位仪表的典型工艺数据表如下:
