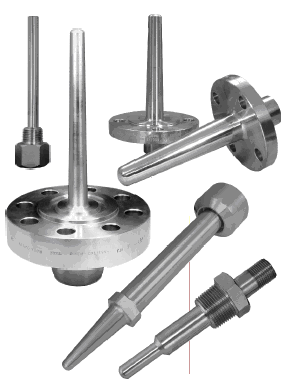

温度计套管是一个圆柱形，像悬臂一样安装在工艺管道中。它便于测量温度，同时抵抗过程流体的力量。温度计套管是适应于接收温度感应元件的耐压插座。它还配置有外部螺纹或其他紧压连接到容器或管道上的装置。温度计套管用于测量管道中流动流体的温度，在管道中流体施加可观的力。温度计套管一般是用钻孔棒坯料制造的。
它的设计需要考虑热应力;它能够承受静压、稳态流体冲击、湍流和冯·卡门涡流的动态激励。
使用的热电偶套管
- 保护安装在储罐、容器或管道上的温度感应元件，防止其破裂
- 易于拆卸温度敏感元件，无需关闭工厂，便于维修
- 用作测试井。
- 保护管用于高温烟气服务和管道应用。
热电偶套管材料
- 温度计套管材料应与管道和管件材料相匹配，以避免不同的焊接，除非工艺要求使用其他材料。
- 参考ASME B31.3和31.1或供应商提供的材料选择指南。从P-T表中检查特定材料的压力-温度额定值。
- 特殊申请应遵循工艺许可方或材料专家的推荐。

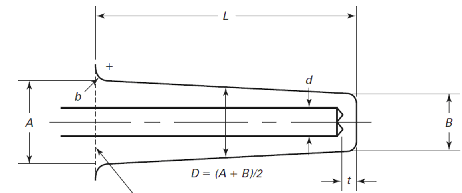

热电偶套管的术语
L =跨距
B =齿顶圆直径
(B-d)/2=最小壁厚
=根直径
d =内径
B / A =锥比率
L / B =长宽比
d / B =比率
- 浸入深度(右):温度计套管的自由端/尖端与浸入介质中的点之间的距离，这是正在测量的。
- 插入长度(U):温度计套管的自由端/端与(但不包括)与容器的其他连接方式的外螺纹之间的距离。
- Dia。(d):安装温度元件的内孔直径。

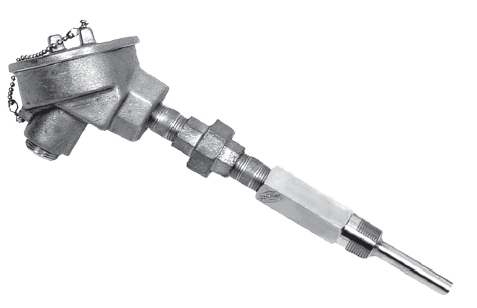

- 滞后扩展(T):管道保温层或保温管加长件是在温度计套管连接和温度元件连接之间提供的额外长度。这个扩展也作为一个散热器，这可能会导致测量误差。
注:
- U总是等于或大于R。
- 浸没在管道中，敏感区在中心线三分之一处，但不小于2 "。
- 在容器中浸泡的深度应该在容器壁内不超过6英寸。
