泵性能曲线
泵性能曲线是泵制造商生产的重要图纸。随着流程改变，泵性能曲线主要用于预测泵穿过泵的差动头的变化。但是，由于效率，功率，NPSH等所需的变化等，随着流程改变，也可以在制造商的泵性能曲线上表示。
能够做到这一点很重要阅读并理解泵曲线用于泵的选择、测试、运行和维护。
通常，泵性能曲线将携带有关以下几点的信息。
差压头对流量的变化
这是泵性能曲线中报告的主要信息，也是与泵内压差相关的大多数泵计算相关的非常重要的信息。从样品性能曲线可以看出，通常有3条差压头与体积流量的关系曲线。
差分头ΔH与等式的差压ΔP有关，ΔP=ρGΔH。
- 差分头的曲线额定叶轮直径表示具有额定直径的叶轮具有体积流量的差分头的变化，其实际将被泵提供。
- 差压头随体积流量的变化而变化最大叶轮直径绘制出泵内可容纳的叶轮的最大直径。这种叶轮可以在流量增加的情况下使用，或者如果将来需要更大的差压头，使用相同的泵。
- 差压头随体积流量的变化而变化最低叶轮直径绘制出叶轮的最小直径。如果将来流量或差压头要求降低，这种叶轮可以使用，功耗更低。
虽然这3条曲线是为一个大范围的体积流量绘制的，但实际操作是被限制在最大和最小允许流量如样品泵性能曲线所示。最大和最小流量限制的值由泵制造商给出。
在微分头轴(y轴)上，这3条曲线每条的终止点，表示关闭差分头对于那个特定的叶轮直径。对于正常的预期操作，额定叶轮直径的截止差动头很重要。
应该注意的是，对于特定的液体密度，泵的差压头与体积流量的曲线是绘制出来的。如果将来工艺中液体或仅仅是液体的密度发生变化，就必须考虑到这种影响，从而最终确定压差。在这种情况下，应计算修正后的容积流量，并将其置于泵曲线上，然后根据曲线确定相应的压差扬程以确定合适的叶轮直径。这个差压头应与改变的液体密度一起使用，以确定通过泵的压差。
泵的效率
如上面的样品泵性能曲线所示，泵性能曲线上还报告了泵效率的泵效率的曲线图。当通过这种效率除以相应流量的理论泵送功率要求时，结果是泵轴功率要求。有关使用效率的泵功率计算的更多信息，请参阅ld乐动体育appEnggcyclopedia的解决样本问题．计算出的泵轴功率必须由电动机提供。
效率曲线通常在允许的工作范围内有一个最大值。这个最大值也被称为最佳效率点（BEP）如样品曲线所示。应优选地完成正常操作，关闭这种最佳效率点以获得最小功率要求。
有时一个情节泵轴功率要求还对体积流量做了性能曲线。这条曲线很容易给出特定流量所需功率的值。
所需净正吸头
每个泵都需要某些泵净正吸头(NPSH)，为安全平稳操作而避免泵中的空化．泵制造商通过将它们绘制抵抗体积流量来提供这些值。从样本性能曲线看，NPSH要求增加了容量流量的增加。在设计泵系统并定位泵时，必须始终确保NPSH可用高于根据泵曲线的NPSH要求。关于计算NPSH可用的详细信息，请参考EnggCyclopedia已解决的样例问题。ld乐动体育app
如何读取泵的曲线
通常绘制泵曲线，用于不同的叶轮直径值。对于大型叶轮直径，您可以获得更多的差分头。对于给定的叶轮尺寸，当更多的流体通过泵推动时，它将显影较少的差分头（给定机械和功率约束）。

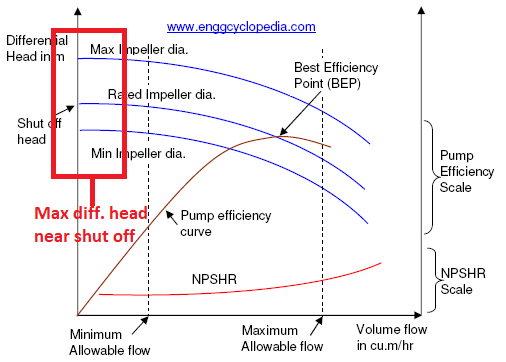

我们可以在泵的性能曲线上看到这一点。对于任何给定的叶轮直径，当只有很少的流体通过泵时，泵在关闭点附近产生最大的压差或压头。
随着流量的增加，我们向图的右边移动。可以发现，在相同的叶轮直径下，压差扬程开始随着流量的增加而下降。
但是，即使差压头下降，泵输出的流量乘以差压头的结果由于流量的增加而上升。当这种情况发生时，泵也会消耗越来越多的动力来推动更多的流体，同时试图保持类似水平的压差(或压差头)。

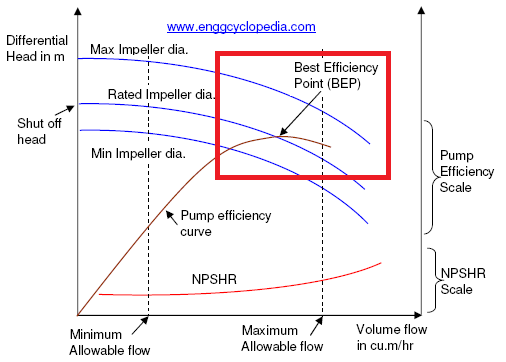

因此，存在一个最优效率点，在这个点上，泵可以以最高的输出功率/输入功率比运行。这个点被称为最佳效率点对于那泵和清晰可见的'泵效率曲线'绘制在相同的图表，反对运行流量。
价值观必需汽蚀余量(NPSHr)也由泵制造商提供，以另一种图形的形式绘制在同一图表上。
这里有一篇更详细的文章了解泵的性能曲线。
泵曲线的例子
不同的泵制造商对其泵曲线图具有不同的格式。因此，有时泵曲线首先看起来有点混乱。有时，单个图表上会有多行，您可能无法确定每行的含义。在这种情况下，始终查找每条曲线的标签。

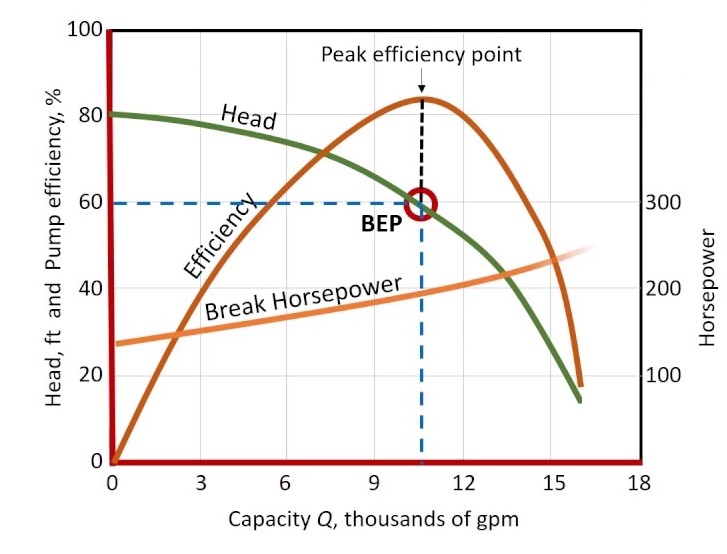

例如，考虑下面的泵曲线图。
这里有多条曲线，在一个图表上。但好的方面是，它们被恰当地贴上了标签。绿色曲线清晰地代表了“水头Vs流量”的变化。水头在零流量时最大，随着流量的增加而下降。值得注意的是，“扬程与流量”曲线仅绘制在单个叶轮尺寸上。
此外，还有一条棕色的U形曲线。这表示泵效率随流量的变化。效率曲线上的峰值点在图表上清楚地标记为-最佳效率点．
最后，底部有橙色颜色曲线表示必需的npsh.(NPSHr)。随着流量的增加，摩擦损失也随之增加。因此，在NPSHr随流量的增加而增加。

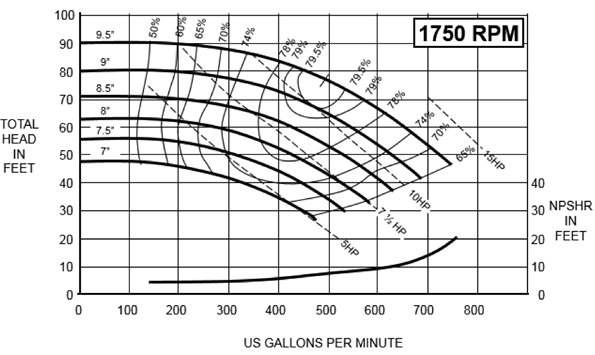

但并不是所有的泵曲线都有很好的标记。例如，考虑这个泵曲线图。
在这种情况下，图表上有多个曲线，它们不是很清楚的标记。但是，如果您现在已经了解了不同类型的泵曲线，则可以轻松猜测顶部的多个并行曲线，表示“头VS流”。这些曲线中的每一个都以英寸为单位的不同泵叶轮直径标记 - 范围为7“至9.5”。显然，随着使用较大的泵叶轮，差动头增加。
然后你还可以在图表底部看到一条向上的趋势曲线。这就是“NPSHr与流量”曲线。
值得注意的是，该图表上没有单独的U形效率曲线。但是，您仍然可以看到跨越“头部VS流”图的几个轮廓。这些是绘制跨越“头部VS流”的效率轮廓。每个轮廓都标有％效率。您可以在所有轮廓的中心看到最大值接近80％。该中心是该泵曲线图表的最佳效率点（BEP）。
