气化类型

气化类型

气化主要有三种类型:夹带流、流化床和移动床(有时有些错误地称为固定床)。应该注意的是，这些是气化过程的类型，不同于气化炉设备的类型．气化炉设备一般分为上吸、下吸、横吸气化炉，根据设备内空气/氧气流动方向而定．当年代选择特定的气化类型同步气体的生成需要考虑不同的因素，如燃料类型(煤或生物质等)、厂房大小、燃料的反应性和空气-氧-氧混合物的组成。选择气化工艺的一些一般准则是可用的。

携入的床气化

在夹带床气化过程中，进料和氧气是同流进入的。进料被研磨到100µm或更小，以促进传质，并允许使用气流输送固体。夹带流气化的关键特点是非常高和均匀的温度(通常超过1000℃)和燃料在气化炉内非常短的停留时间。由于温度高，有可能产生很高的转化率。高温操作对这些类型的过程需要高的氧气需求。图示的操作的夹带流气化炉和变化的温度煤和煤气沿气化炉显示在图-1。在夹带流气化中，灰以熔融形式析出。进入气化炉的固体必须非常细地研磨和均匀，这反过来意味着夹带流动气化炉不适合饲料库存，如生物质或废物，不能轻易粉碎。

图1 -夹带流动气化炉和变化的温度煤和煤气沿通道通过气化炉

夹带床气化领域的公司:
•通用电气(德)
•E-Gas
•壳牌
•西门子(未来能源)
•MHI空气吹
•鹰

流化床气化

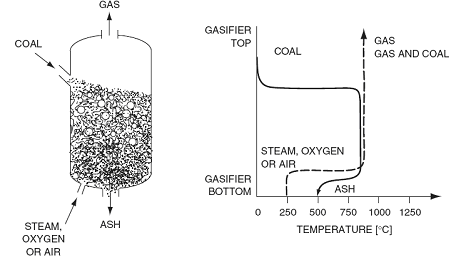

原理图的流化床气化炉和变化的温度的煤和煤气沿气化炉是显示在图-2。流化床气化提供了煤与空气/氧气和蒸汽混合物的良好混合，促进了传热和传质。这确保了物质在床层中的均匀分布，因此，一定数量的部分反应燃料不可避免地与灰烬一起清除。这就限制了流化床过程中总的碳转化。流化床气化炉一般在灰软化温度以下操作，因为灰结渣会干扰床的流化。颗粒的大小是关键;太细的材料将倾向于夹带在同步气体和离开床在头上。这部分在飓风中被捕获并恢复到床上。这种类型的气化炉适用于反应性原料，如低阶煤和生物质。

图2 -气化床和变化的温度煤和煤气沿气化炉

在流化床气化炉领域工作的公司:
•河床沙岛
•KBR运输
•绿点能源
•温克尔
•获

移动床气化

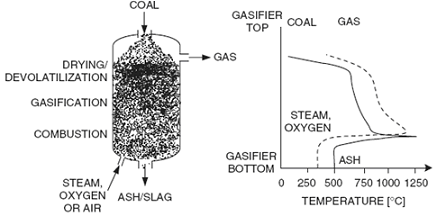

示意图移动床气化炉在不同的水平和变化的煤和煤气温度沿气化炉显示在图-3。从顶部进入并通过重力向下移动的煤被即将到来的逆流空气/氧气和蒸汽混合物气化。在该气化炉中，利用气化区的热合成气对向下流动的煤进行预热热解。在此过程中，氧气消耗很低，但热解产物存在于产品合成气中。该气化炉操作的块煤和天然气出口温度一般较低。

图3 -移动床气化炉和变化的温度煤和煤气沿气化炉

在移动床气化炉领域工作的公司:
•鲁奇干灰
•英国天然气公司
