联合循环电厂的步骤
联合循环电厂的各个步骤如下
- 常压空气(A)在压缩机中被压缩，增压空气(B)进入燃气轮机燃烧室，与燃料混合燃烧。
- 由此产生的高温气体(C)进入燃气轮机。
- 燃气轮机排出的废气(D)温度在500 - 550℃左右0C.热回收蒸汽发生器(HRSG)利用废气用水产生蒸汽(E)，最后将HRSG的烟气送入烟囱。
- 产生的蒸汽(F)驱动汽轮机，汽轮机排出的废气供给冷凝器。凝结水再次被泵回HRSG。

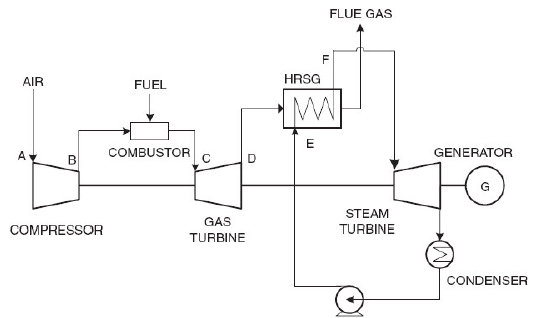

联合循环电厂运行示意图

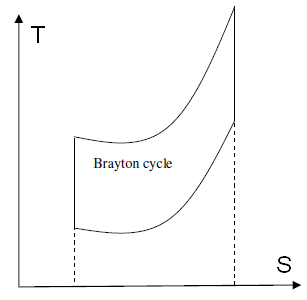

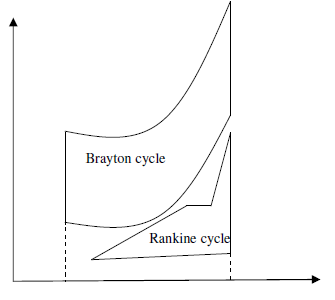

布莱顿循环和联合循环电厂的T-S图如图所示，循环所围合的面积与循环中上线以下面积之比称为总面积效率．开式循环燃气轮机的效率约为43%。由于兰金循环低于布雷顿循环，联合循环的效率约为60%。
联合循环装置的燃料可以是天然气，也可以是轻质石油馏出物。这些燃料的资源是有限的，因此，这些燃料的成本不断增加。为了充分发挥联合循环的优势，人们进行了大量的工作来寻找其他可能的GT原料。气化重油和煤的产品似乎是一个可行的选择。煤气化产品在燃气轮机中的应用近年来获得了很大的兴趣，因为世界各地可获得的煤炭储量。
