基于煤电厂的方法原理图
基于煤的示意图发电站如图所示。下面给出了煤的发电厂涉及的各种步骤。

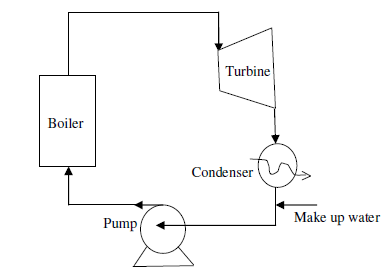

煤基电厂运行示意图
- 泵将处理的水从冷凝器压力加压到锅炉运营压力。
- 在锅炉中，将水首先加热到其沸腾温度，然后在该温度下转化为蒸气，最后，它是过热到所需的温度。
- 这过热蒸汽从锅炉压力扩展到流涡轮机中的冷凝器压力。
- 冷凝器冷凝了来自涡轮机的低压蒸汽和水混合物。
- 将水添加到冷凝物中，然后，水再次泵回锅炉。

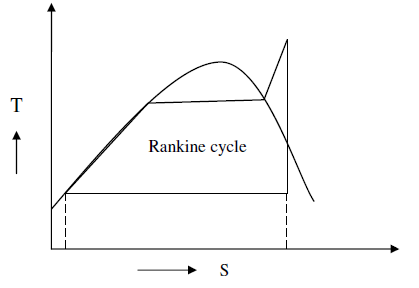

从泵送到蒸汽和水混合物的缩合的泵送到蒸汽和水混合物的凝结开始的整个循环朗肯周期。
效率亚临界朗肯循环约为35％。从该循环中提取的总能量是实线之间的区域。供应到循环的总能量是由实线加上冷凝器占空方的区域，即由两个实线和两个虚线包围的区域。
