典型的过程流程图（PFD）

胺治疗单位- 胺处理单元使用甲基二乙醇胺或MDEA去除H.₂S和CO.₂来自其他更轻的碳氢化合物气体的气体。胺处理单元涉及两个阶段。第一阶段是胺接触器，气体与胺和h接触₂S和CO.₂被吸收在液相中。第二阶段是一个胺再生器，其中h₂S和CO.₂从液相中剥离，以将贫胺溶液再生以再循环到胺接触器柱上。

大气蒸馏单位- 脱盐和加热后，原油被送到大气蒸馏装置。大气蒸馏的目的是碳氢化合物各种“切割”的主要分离，即燃料气体，LPG.，纳帕，煤油，柴油和燃料油。将大气蒸馏塔底部留在大气蒸馏塔底部的重质烃残基以在减压下进一步分离烃。

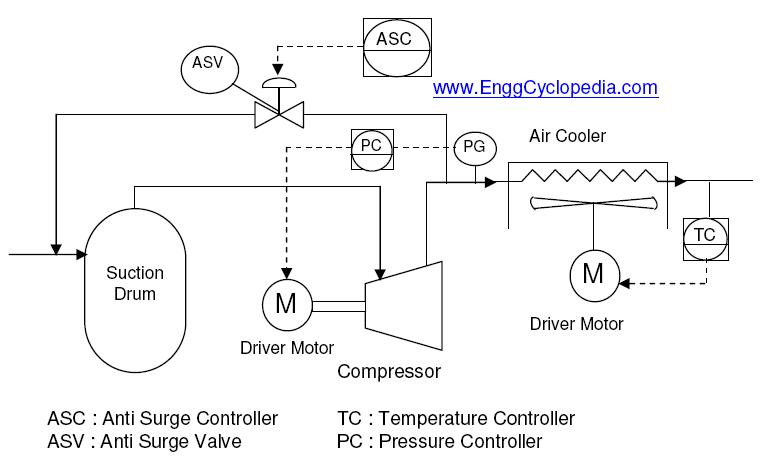

离心式压缩机系统- 典型的离心式压缩机系统采用压缩机，驾驶员电机/涡轮机，压缩机吸力敲除鼓，压缩机后冷却器，防禁阀等。

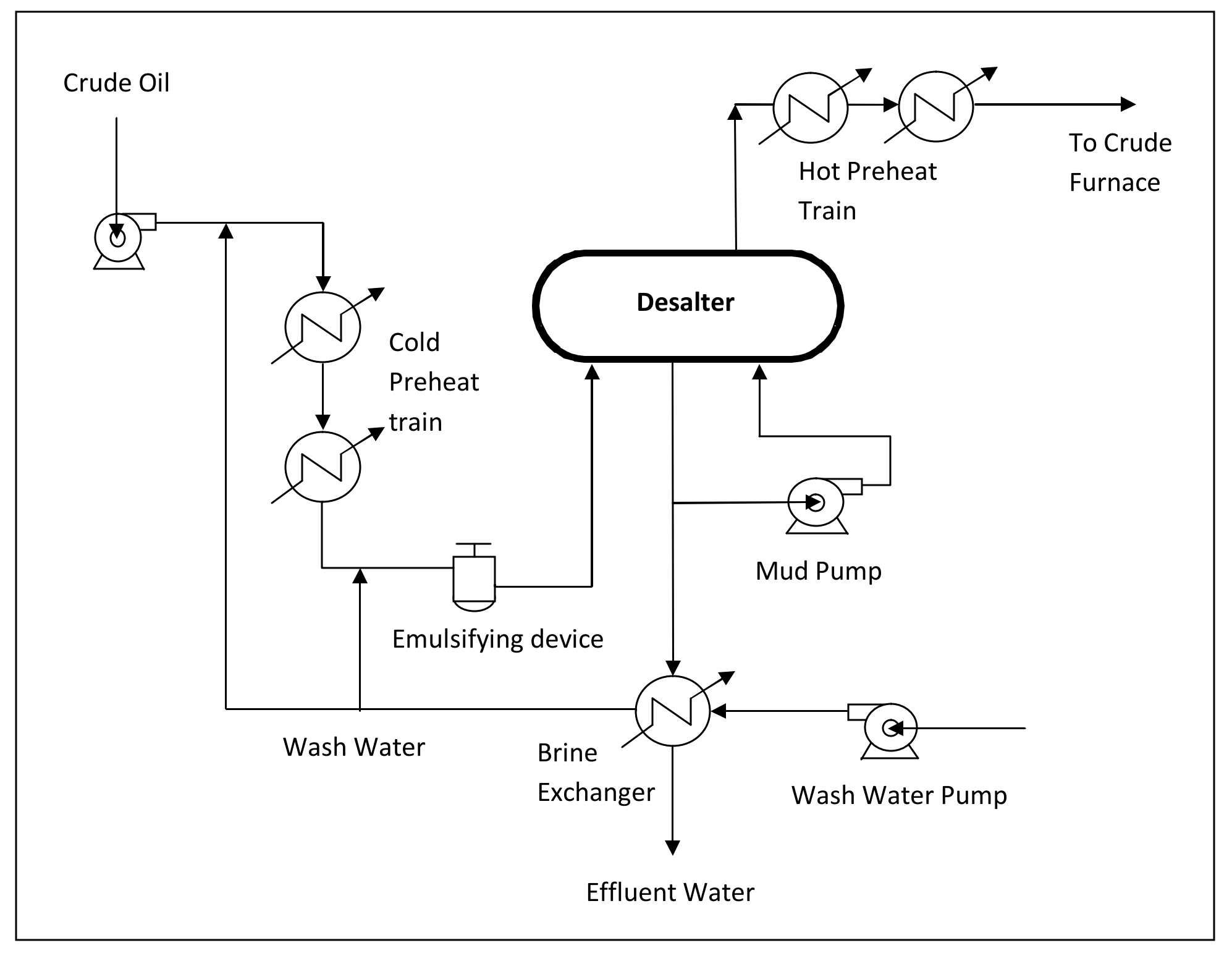

原油脱盐装置- 原油引入炼油厂加工含有许多不良杂质，如砂，无机盐，钻井泥浆，聚合物，腐蚀副产物等。原油中的盐含量根据原油的来源而变化。当在炼油厂加工许多原油源的混合物时，盐含量可以大大变化。

仪器空气干燥器过滤系统- 通常仪器风干系统由两个平行容器组成，带有仪器风干床。当潮湿的空气通过这种干燥器时，通过该床和干燥的空气吸收的水分，通过出口通过干燥的除湿空气。过滤干燥的空气以除去任何颗粒物质，可能夹带从干燥床。

石脑油加氢处理单位- 重的石脑油切割来自大气原油蒸馏塔在炼油厂中被送到“石脑油修补器单元”。在水闸器单元之后，将石脑油送至异构化单元或催化重整单元，其通常使用重整催化剂。大多数重整催化剂含有铂作为活性材料。存在硫和氮化合物石脑油切割从大气蒸馏塔可以去激活催化剂，并且必须在催化重整之前除去。在石脑油切割到催化重整器之前，水机单元的目的是除去。

PyGAS处理的框图- 纤维黄素汽油或PyGA（C5 +切割）是衍生自烯烃植物中各种烃原料的蒸汽开裂的液体副产物。如果留在其原始形式的情况下，这种C5 +切割，由于其高反应性和低稳定性，具有很少的商业价值。然而，该流包含许多高值组分，例如异戊二烯，苯，甲苯和二甲苯。苯是Pygas的关键组成部分。在一个容量的基础上，Pygas提取占全球苯的36％。

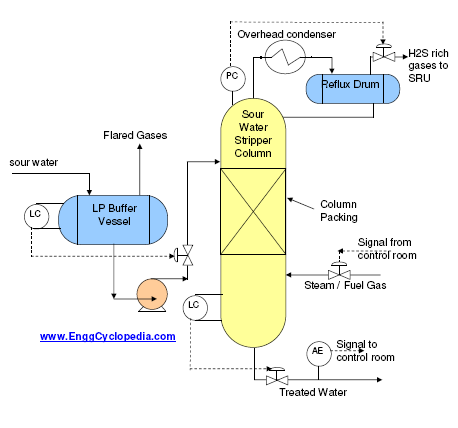

酸水剥离柱- 在上游原油生产和加工设施，来自油井的产出水分开SLUG捕手。通常，该产生的水含有盐，硫化氢，二氧化碳等。使用脱盐单元除去盐。由于产生的水中存在的酸性气体存在，有时它被称为酸水。除去这些气体如h₂S，CO.₂ETC，酸水被送到酸水剥离柱。

硫磺恢复单位- SRU中使用的基本过程是'Claus Process'，它涉及其中一部分的燃烧₂煤气形成如此₂。稍后这么啊₂与h反应（转化）₂在存在催化剂（钴/钼/氧化铝）的情况下形成元素硫和蒸汽。

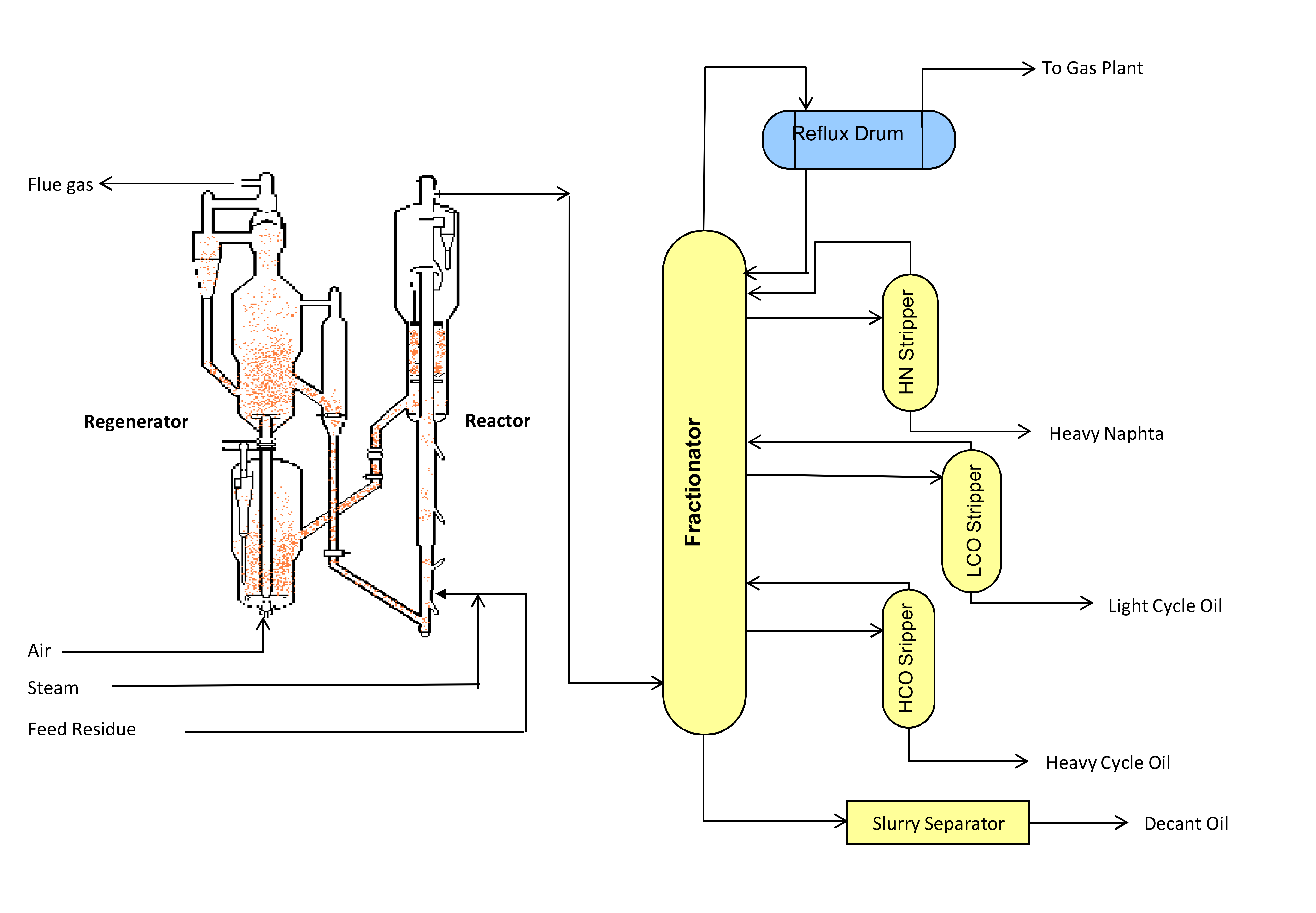

残留催化裂化单元- 残留催化裂化工艺的主要目的是将各种降低的酿酒物转化为降低沸点，高价值产物，主要是C3-C4 LPG，汽油和光循环油。在特殊的FCC（流化催化裂化）裂化催化剂存在下使用气相化学反应，将长分子链FCC原料破裂为较短的链分子。

真空蒸馏单位- 来自大气蒸馏塔的重物在燃烧的加热器中加热至约400˚C，并进料到真空蒸馏塔，其中将它们分馏成轻质气体油，重气油和真空。提出了这种真空蒸馏塔的典型处理流程图（PFD）。将光真空瓦斯油送至水陶器，然后送到“催化裂化”单元以获得较小的链条碳氢化合物。在“加氢裂化单元”中，还将重型真空燃气油送去用于生产较小的链条烃。
